OMA340系列方型光学调整架
两维倾斜+一维平移调整
角度调节范围:±3°,平移行程:6mm
0.25 细牙螺杆调节(M4螺钉锁紧)
拉簧复位,稳定性好
M4尼龙头顶丝固定光学元件
左右手设计,左手后缀L
- 产品介绍
- 产品参数
型号 |
OMA341 |
OMA341L |
OMA342 |
OMA342L |
夹持尺寸(mm) |
高12.7矩形 |
高12.7矩形 |
高25.4矩形 |
高25.4矩形 |
最小通光(mm) |
11.1 |
11.1 |
22.6 |
22.6 |
每圈分辨率 |
0.72° |
0.72° |
0.39° |
0.39° |
固定螺纹 |
M4 |
M4 |
M6或M4沉头 |
M6或M4沉头 |
调整范围 |
±3º |
±3º |
±3º |
±3º |
平移行程(mm) |
6 |
6 |
6 |
6 |
夹持厚度(mm) |
2-6 |
2-6 |
2-6.5 |
2-6.5 |

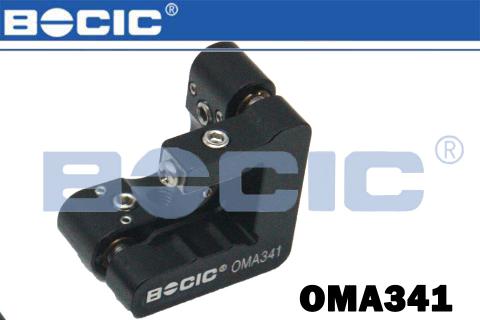

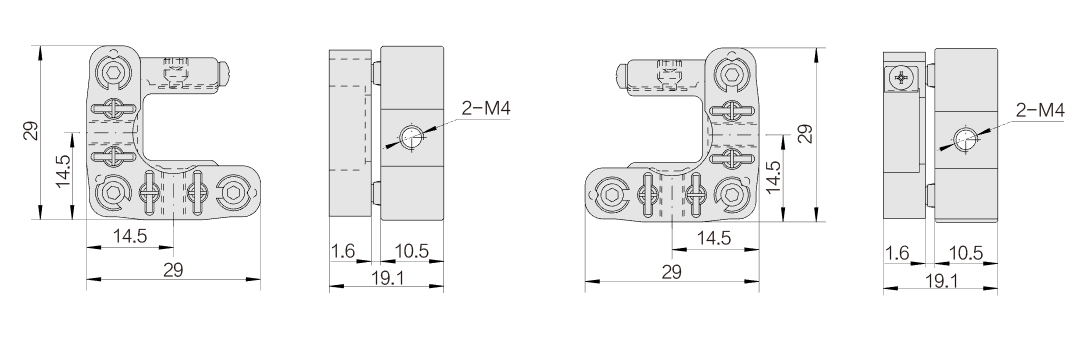

OMA341

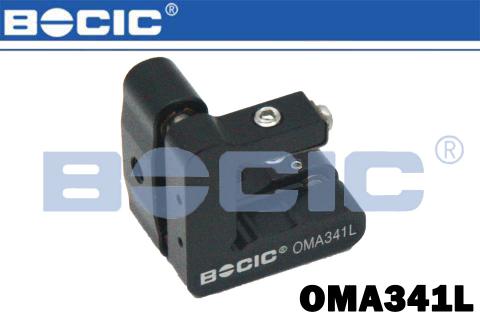

OMA341L

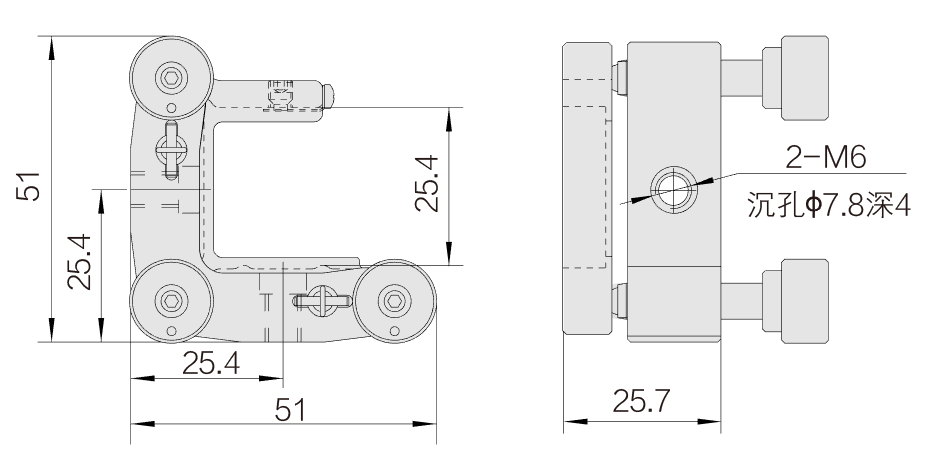

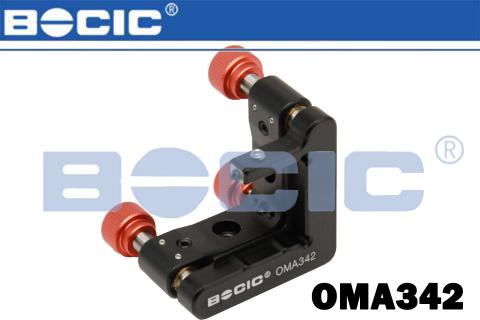

OMA342

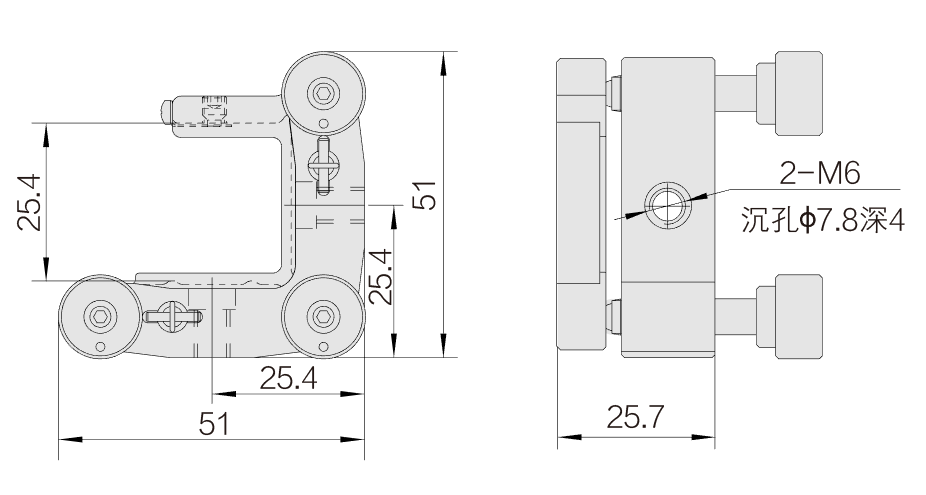

OMA342L
