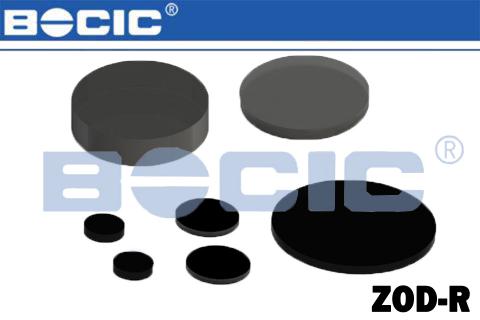

ZOD-R反射型中性密度滤光片
反射型滤光片，在滤光片一面上镀Ni-Cr-Fe金属膜，使其在从可见光区到近红外光区的宽波段内保持近似相等的能量透过率。在400nm到700nm波段使用效果******。此系列在H-K9光学玻璃基底上，镀不同光密度（OD）膜。中性密度滤光片通过光密度（OD）来阻挡光学能量，光密度（OD）值高，透过率低，反之，光密度（OD）值低， 透过率高，光密度（OD）值与透射率T的关系公式：T%=10-ODx100或者OD=log10(1/T)。由于金属膜的吸收特性，反射型滤光片不适用于高强度激光应用。
材料 : K9
尺寸误差 ： +0.0/-0.2mm
厚度：±0.2mm
面型 ：2λ/φ25.4mm
通光孔径 : >90%
光密度误差：末端光密度±10%
- 产品介绍
- 产品参数
|
产品规格 |
|||
|
型号 |
尺寸(mm) |
光密度OD |
透过率 |
|
ZOD-R-10 |
φ25.4x2 |
1 |
10% |
|
ZOD-R-15 |
φ25.4x2 |
1.5 |
3.2% |
|
ZOD-R-20 |
φ25.4x2 |
2 |
1% |
|
ZOD-R-30 |
φ25.4x2 |
3 |
0.1% |
|
ZOD-R-40 |
φ25.4x2 |
4 |
0.01% |
|
ZOD-R-50 |
φ25.4x2 |
5 |
0.001% |
|
ZOD-R-0045 |
φ25.4x2 |
0.045 |
90% |
|
ZOD-R-01 |
φ25.4x2 |
0.1 |
79% |
|
ZOD-R-0145 |
φ25.4x2 |
0.145 |
71% |
|
ZOD-R-02 |
φ25.4x2 |
0.2 |
63% |
|
ZOD-R-03 |
φ25.4x2 |
0.3 |
50% |
|
ZOD-R-04 |
φ25.4x2 |
0.4 |
40% |
|
ZOD-R-05 |
φ25.4x2 |
0.5 |
32% |
|
ZOD-R-06 |
φ25.4x2 |
0.6 |
|
|
ZOD-R-07 |
φ25.4x2 |
0.7 |
20% |
|
ZOD-R-08 |
φ25.4x2 |
0.8 |
16% |
|
ZOD-R-09 |
φ25.4x2 |
0.9 |
12% |
注：ZOD-R序列号，尾数为光密度值x10
