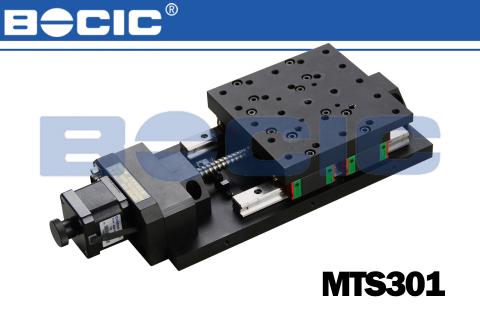

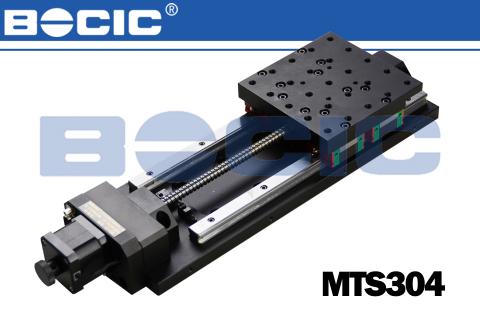

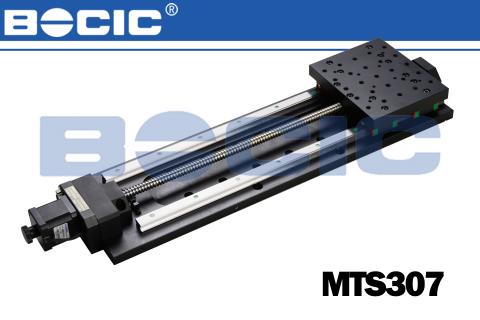

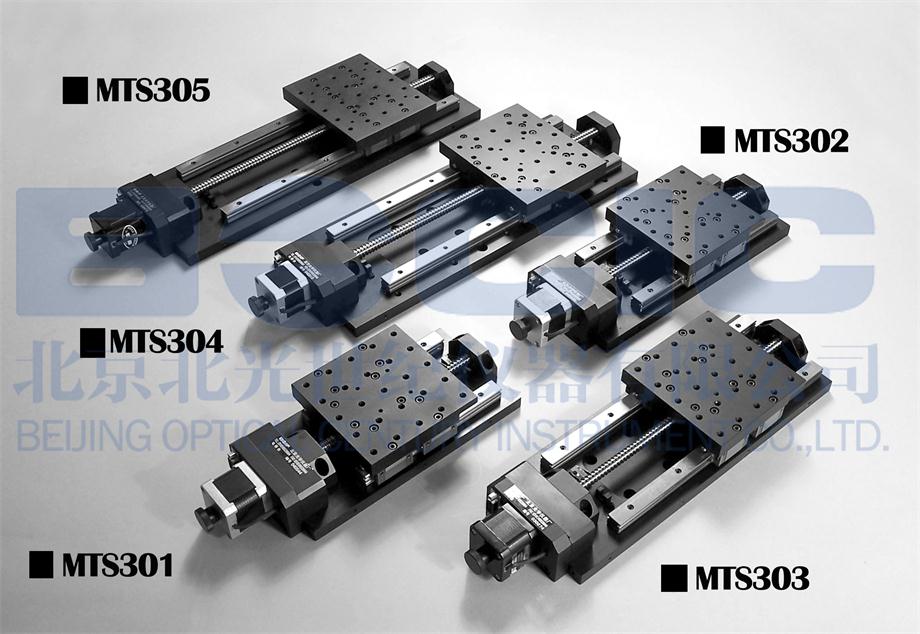

MTS300系列普及重载型电控平移台
-
普及型滚珠螺杆传动，线性滑块导轨
普通精度，高承载
可选装防护罩
标配计算机通讯接口
光电开关定零位，两端设限位开关
垂直使用时可选配断电保护器
更换运动部件和电机，核心零件经特殊处理后，可应用于真空环境中
- 产品介绍
- 产品参数
|

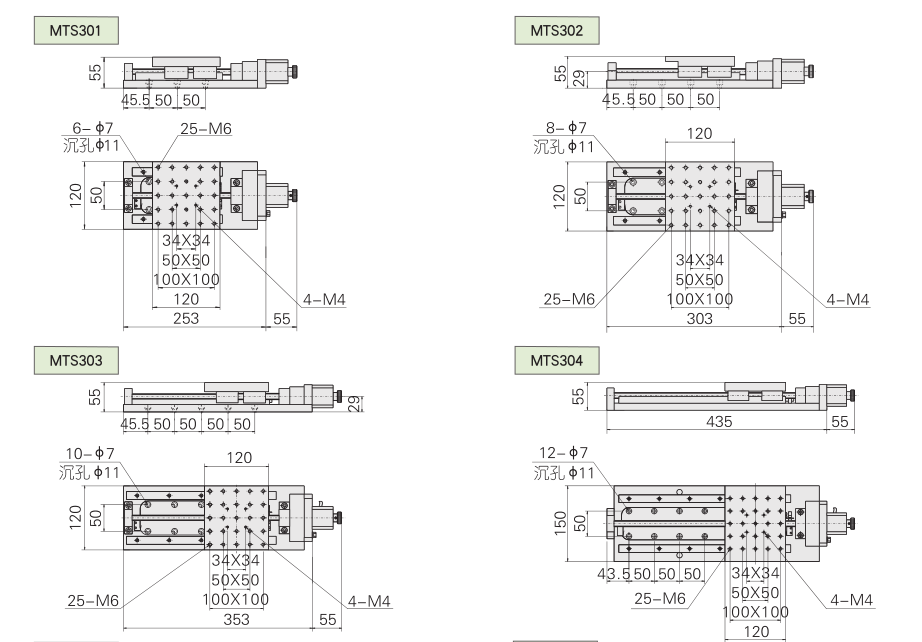

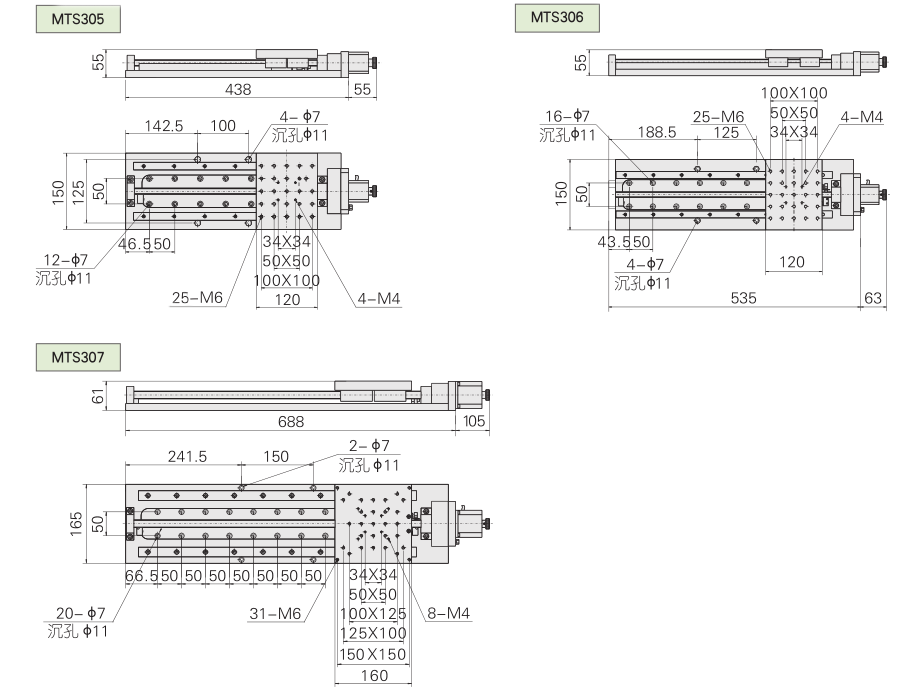

型号 |
MTS301 |
MTS302 |
MTS303 |
MTS304 |
MTS305 |
MTS306 |
MTS307 |
|
|
行程（mm） |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
|
|
台面尺寸(mm) |
120×120 |
120×120 |
120×120 |
150×120 |
150×120 |
150×120 |
165×160 |
|
|
导轨 |
线性滑块 |
|||||||
|
螺杆导程(mm) |
4 |
5 |
||||||
|
分辨率（mm） |
0.00032 |
0.00039 |
||||||
|
极限速度（mm/s） |
20 |
40 |
50 |
|||||
|
重复定位精度(mm) |
＜0.005 |
|||||||
|
轴向间隙(mm) |
＜0.02 |
|||||||
|
步进电机（1.8°） |
42步进电机 |
56步进电机 |
||||||
|
极限静转矩（Ncm） |
40 |
50 |
170 |
|||||
|
中心负载（kg） |
20 |
30 |
50 |
|||||
|
自重（kg） |
3.4 |
3.8 |
4.1 |
5.5 |
5.8 |
6.3 |
11.5 |
|
|
备注 |
可选配防护罩，应用真空环境中，需单独订货 |
|||||||
