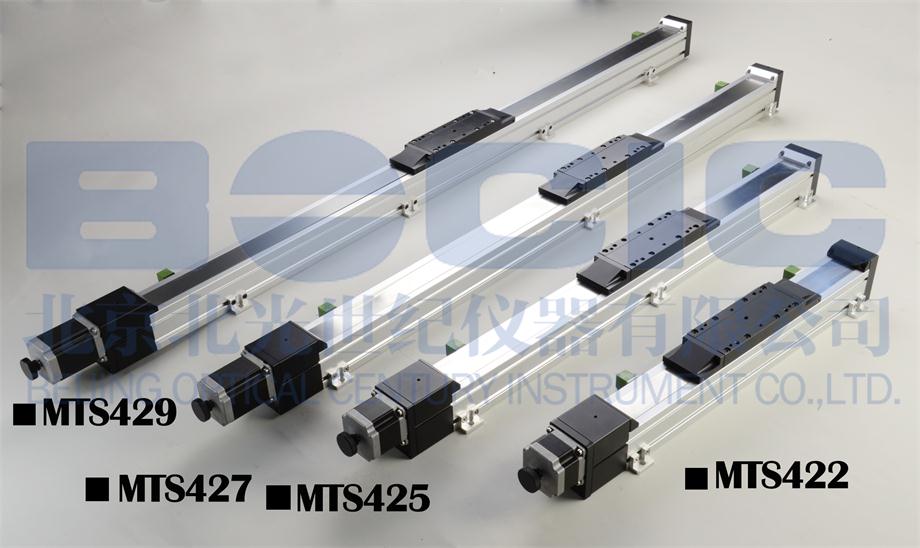

MTS400/MTS420/MTS440系列轻型电控平移台
-
滚珠螺杆传动，线性轴承导轨或线性滑块导轨
精度高，承载大
硬质铝合金基体，质量轻
防尘设计，可在恶劣环境下使用
标配计算机通讯接口
光电开关定零位，两端设限位开关
标配为步进驱动，可配伺服驱动
平移台长度可根据用户需求定制
限位开关及固定孔向位置间距可调
- 产品介绍
- 产品参数
|
型号 |
MTS401 |
MTS402 |
MTS404 |
MTS405 |
|
行程（mm） |
100 |
200 |
400 |
500 |
|
长度L（mm） |
418 |
524 |
732 |
832 |
|
台面尺寸（mm） |
40×150 |
|||
|
导轨 |
线性滑轨 |
|||
|
螺杆导程(mm) |
2.5 |
|||
|
分辨率（mm） |
0.0005 |
|||
|
极限速度（mm/s） |
15 |
|||
|
重复定位精度 |
±0.02 |
|||
|
步进电机（1.8°） |
42步进电机 |
|||
|
极限静转矩(Ncm) |
20 |
40 |
50 |
|
|
中心负载（kg） |
9（水平） |
7（水平） |
||
|
自重（kg） |
3.5 |
4.5 |
6.7 |
8 |
|
型号 |

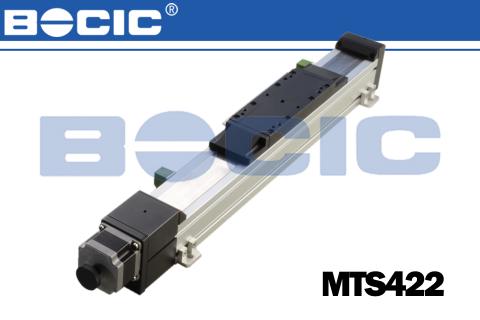

MTS422 |

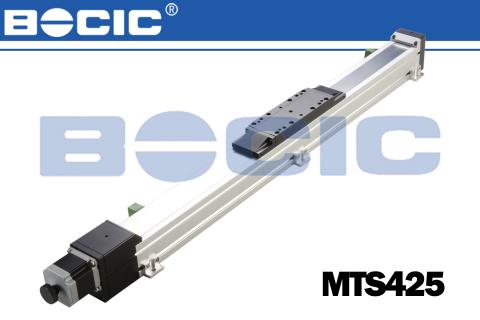

MTS425 |
MTS427 |

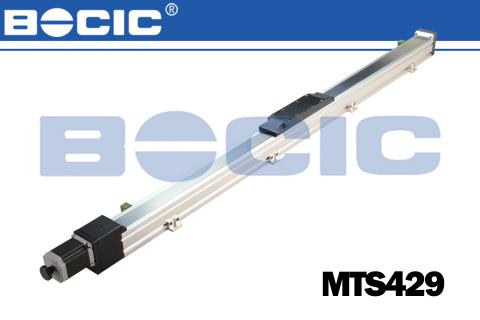

MTS429 |
|
行程（mm） |
200 |
500 |
800 |
1000 |
|
长度L（mm） |
644 |
960 |
1280 |
1480 |
|
台面尺寸（mm） |
60×250 |
|||
|
导轨 |
线性滑轨 |
|||
|
螺杆导程(mm) |
4 |
|||
|
分辨率（mm） |
0.0005 |
|||
|
极限速度（mm/s） |
30 |
|||
|
重复定位精度 |
±0.01 |
|||
|
步进电机（1.8°） |
56步进电机 |
|||
|
极限静转矩(Ncm) |
60 |
100 |
170 |
|
|
中心负载（kg） |
15（水平） |
10（水平） |
||
|
自重（kg） |
6.5 |
10 |
12 |
13.5 |
|
型号 |
MTS442 |
MTS445 |
MTS448 |
MTS449 |
|
行程（mm） |
200 |
500 |
800 |
1000 |
|
长度L（mm） |
677 |
986 |
1308 |
1508 |
|
台面尺寸（mm） |
80×260 |
|||
|
导轨 |
线性滑轨 |
|||
|
螺杆导程(mm) |
5 |
|||
|
分辨率（mm） |
0.0005 |
|||
|
极限速度（mm/s） |
30 |
|||
|
重复定位精度 |
±0.02 |
|||
|
步进电机（1.8°） |
56步进电机 |
|||
|
极限静转矩(Ncm) |
60 |
100 |
170 |
|
|
中心负载（kg） |
50（水平） |
47（水平） |
43（水平） |
40（水平） |
|
自重（kg） |
9.5 |
14 |
16.5 |
18.5 |
