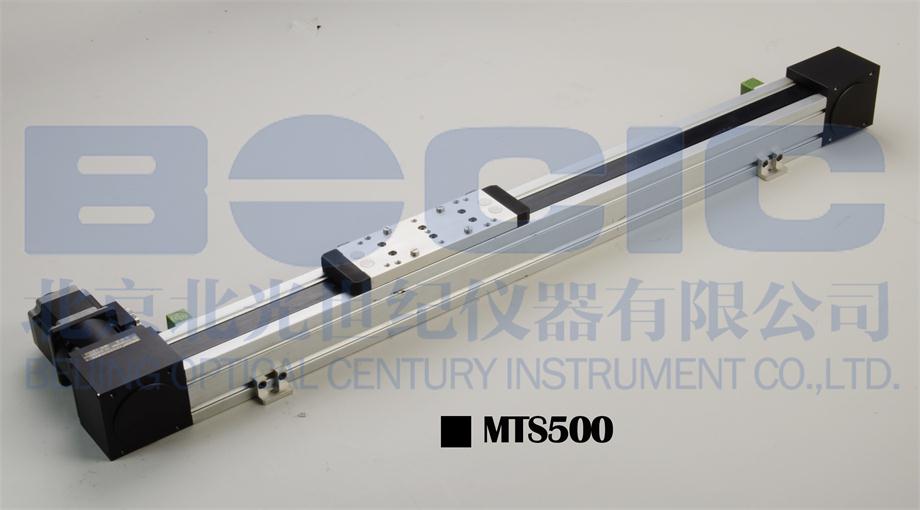

MTS500/MTS520/MTS540系列轻型电控平移台
-
同步带传动，线性轴承导轨或线性滑块导轨
运行速度高
硬质铝合金基体，质量轻
防尘设计，可在恶劣环境下使用
标配计算机通讯接口
光电开关定零位，两端设限位开关
标配为步进驱动，可选配伺服驱动
平移台长度可根据用户需求定制
限位开关及固定孔向位置间距可调
- 产品介绍
- 产品参数
|
型号 |
MTS502 |
MTS505 |
MTS508 |
|
行程（mm） |
200 |
500 |
800 |
|
轴距D1（mm） |
378 |
678 |
978 |
|
长度L（mm） |
424 |
724 |
1024 |
|
宽度W（mm） |
139 |
147 |
157 |
|
台面尺寸（mm） |
40×90 |
||
|
导轨 |
线性滑轨 |
||
|
导程（mm） |
96 |
||
|
重复定位精度（mm） |
±0.05 |
||
|
分辨率（mm） |
0.012 |
||
|
极限速度（mm/s） |
200 |
||
|
极限静转矩（Ncm） |
40 |
50 |
60 |
|
步进电机（1.8°） |
42步进电机 |
||
|
中心负载（kg） |
8（水平） |
7（水平） |
5（水平） |
|
自重（kg） |
1.5 |
3 |
7 |
|

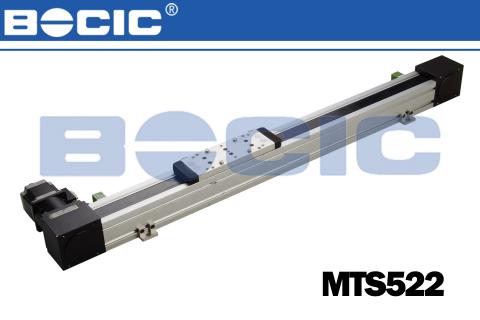

型号 |
MTS522 |
MTS525 |
MTS528 |
MTS542 |
MTS545 |
MTS548 |
MTS549 |
|
行程（mm） |
200 |
500 |
1000 |
200 |
500 |
1000 |
2000 |
|
轴距D1（mm） |
526 |
826 |
1326 |
582 |
882 |
1382 |
2382 |
|
长度L（mm） |
600 |
900 |
1400 |
680 |
980 |
1480 |
2480 |
|
宽度W（mm） |
190 |
200 |
220 |
206 |
215 |
236 |
236 |
|
台面尺寸（mm） |
60×200 |
80×220 |
|||||
|
分辨率（mm） |
0.012 |
||||||
|
导轨 |
线性滑轨 |
||||||
|
导程（mm） |
150 |
208 |
|||||
|
重复定位精度（mm） |
±0.05 |
||||||
|
极限速度（mm/s） |
500 |
||||||
|
极限静转矩（Ncm） |
60 |
100 |
170 |
60 |
100 |
170 |
400 |
|
步进电机（1.8°） |
56步进电机 |
86步进电机 |
|||||
|
中心负载（kg） |
15（水平） |
10（水平） |
50（水平） |
45（水平） |
35（水平） |
||
|
自重（kg） |
4.5 |
7 |
11 |
6.5 |
9.8 |
14.8 |
18.5 |
