TMS400系列整体式三轴调整台
-
三维位移调整
精密燕尾导轨
细牙螺杆驱动
弹簧复位，消除空回
可与VTS系列升降台组成四维
- 产品介绍
- 产品参数
|
型号 |

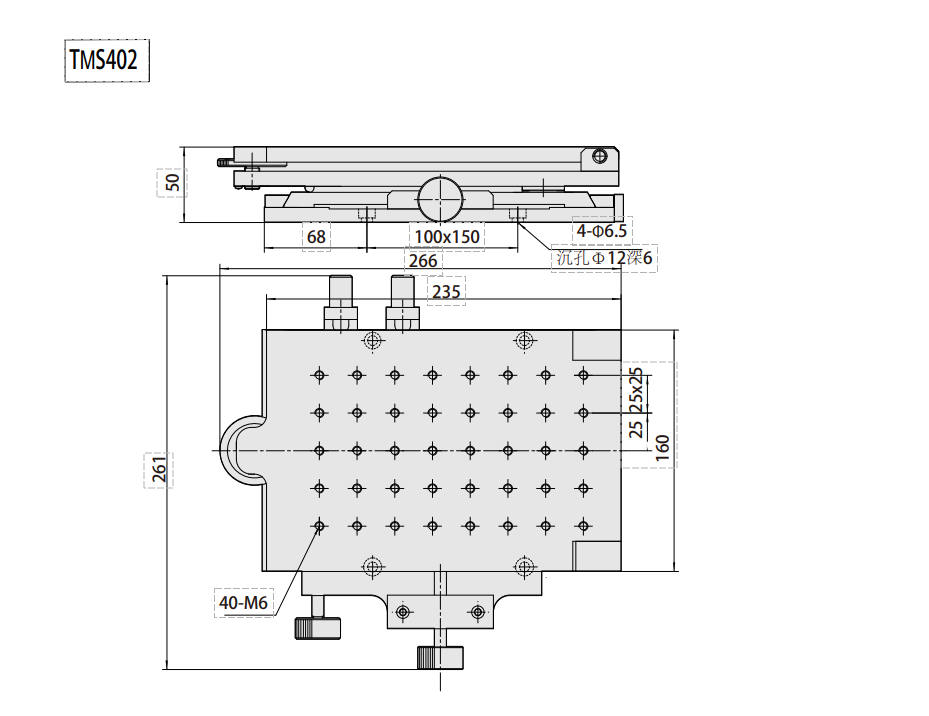

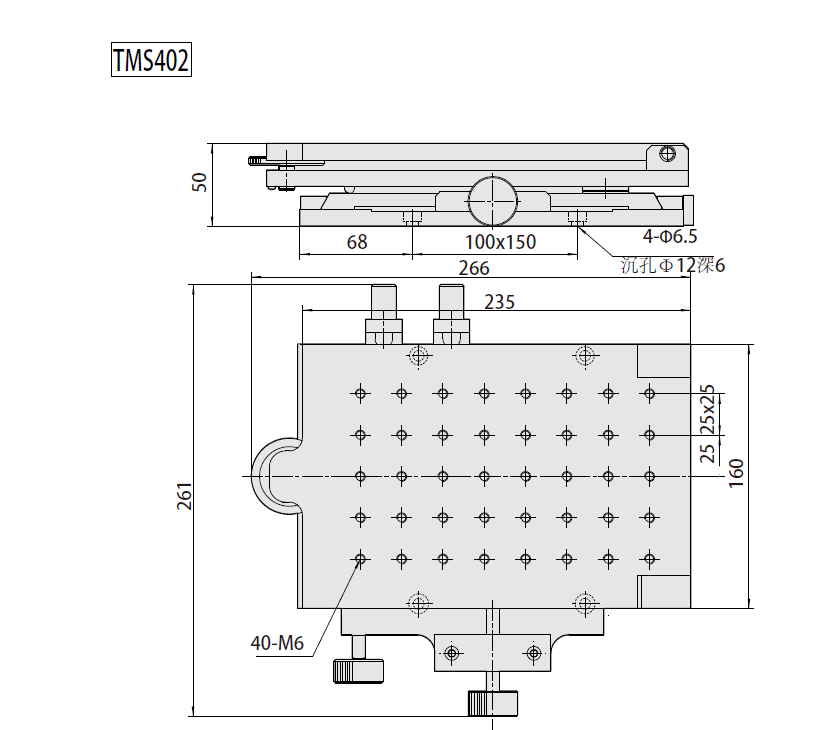

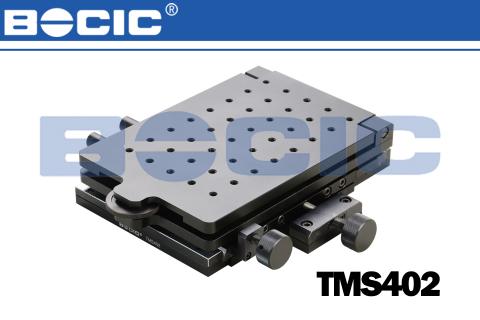

TMS402 |

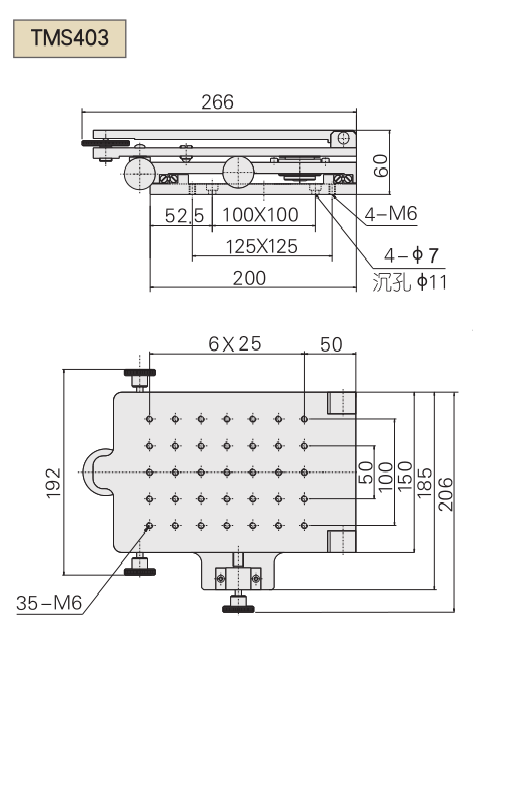

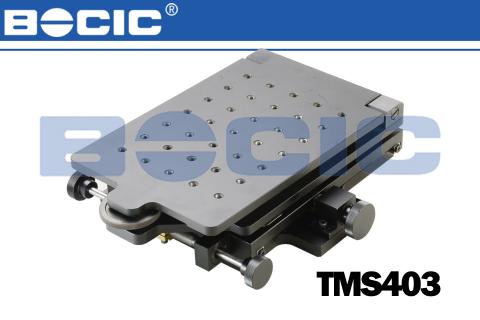

TMS403 |

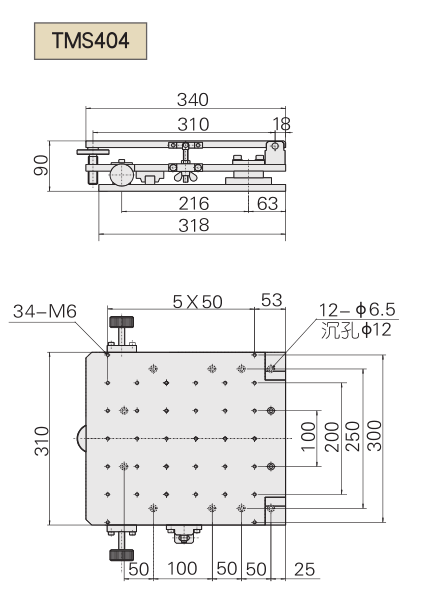

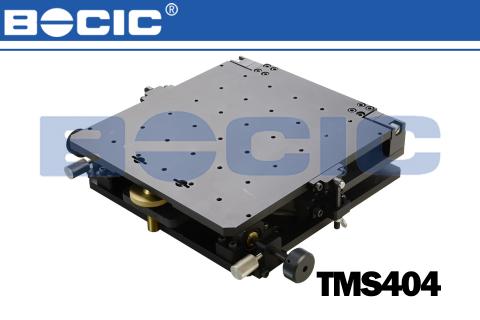

TMS404 |
|
行程（mm） |
Ty：±10 |
- |
|
|
平移导程（mm） |
0.75 |
1 |
- |
|
旋转调整范围 |
θz：±2.5° |
θz：±10° |
θz：±6° |
|
手轮转一圈旋转角度 |
0.253° |
0.37° |
0.265° |
|
俯仰调整范围 |
θy：3° |
θy：±3° |
|
|
手轮转一圈俯仰角度 |
0.124° |
0.248° |
0.185° |
|
极限中心负载 |
19 |
40 |
80 |
|
自重 |
5.9 |
6.5 |
15 |
