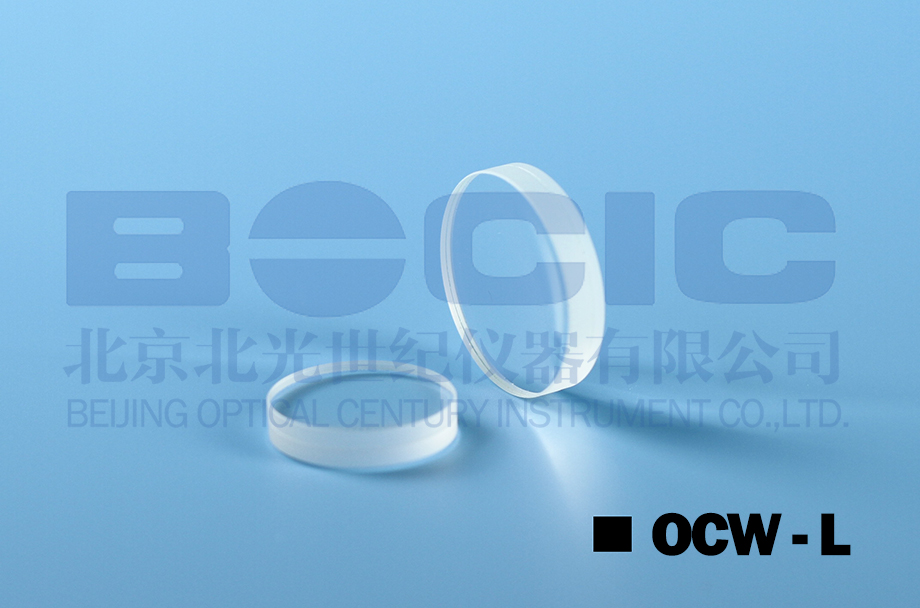

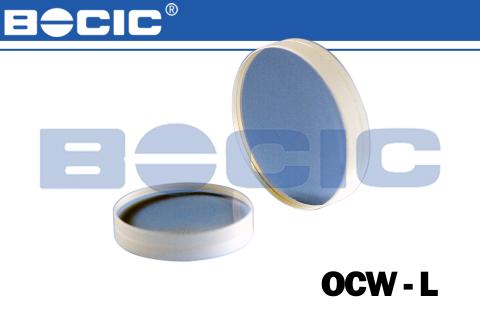

OCW-L胶合真零级波片
- · 材料 : 石英晶体+K9
· 直径公差 :+0.0/-0.2mm
· 波前畸变 :λ/8 @632.8nm
· 相位延迟精度 :λ/300
· 平行度 :<1 秒
· 表面质量 :20/10
· 通光孔径 :>90%
· 镀膜 : 两面增透，R<0.25%@ 中心波长
· 损伤阈值 :>500mJ/cm2, 2 0ns, 20Hz @1064nm
- 产品介绍
- 产品参数
型号
相位
类型
波长(nm)
支架(mm)
通光孔径(mm)
OCW-L-01
λ/2
10
胶合
633,780,795,852,894,1310,1550
OCW-L-01M
λ/2
10
胶合
φ25.4x6
8
OCW-L-02
λ/2
12.7
胶合
OCW-L-02M
λ/2
12.7
胶合
φ25.4x6
11.5
OCW-L-04
λ/2
20
胶合
633,780,795,852,894,1310,1550
OCW-L-04M
λ/2
20
胶合
φ25.4x6
18
OCW-L-05
λ/2
25.4
胶合
OCW-L-05M
λ/2
25.4
胶合
φ30x6
23.5
OCW-L-07
λ/2
38.1
胶合
633,780,795,852,894,1310,1550
OCW-L-07M
λ/2
38.1
胶合
φ50.8x6
35
OCW-L-08
λ/2
50.8
胶合
OCW-L-09
λ/4
10
胶合
633,780,795,852,894,1310,1550
OCW-L-09M
λ/4
10
胶合
φ25.4x6
8
OCW-L-10
λ/4
12.7
胶合
OCW-L-10M
λ/4
12.7
胶合
φ25.4x6
11.5
OCW-L-12
λ/4
20
胶合
633,780,795,852,894,1310,1550
OCW-L-12M
λ/4
20
胶合
φ25.4x6
18
OCW-L-13
λ/4
25.4
胶合
OCW-L-13M
λ/4
25.4
胶合
φ30x6
23.5
OCW-L-15
λ/4
38.1
胶合
633,780,795,852,894,1310,1550
OCW-L-15M
λ/4
38.1
胶合
φ50.8x6
35
OCW-L-16
λ/4
50.8
胶合
注： OCW-L
序列号，带“M”为有支架。 订货型号需在型号后加波长值，即：型号-波长。
由于单片真零级波片的厚度太薄，很容易破碎，所以我们将其胶合在K9基底上增加其机械强度。
