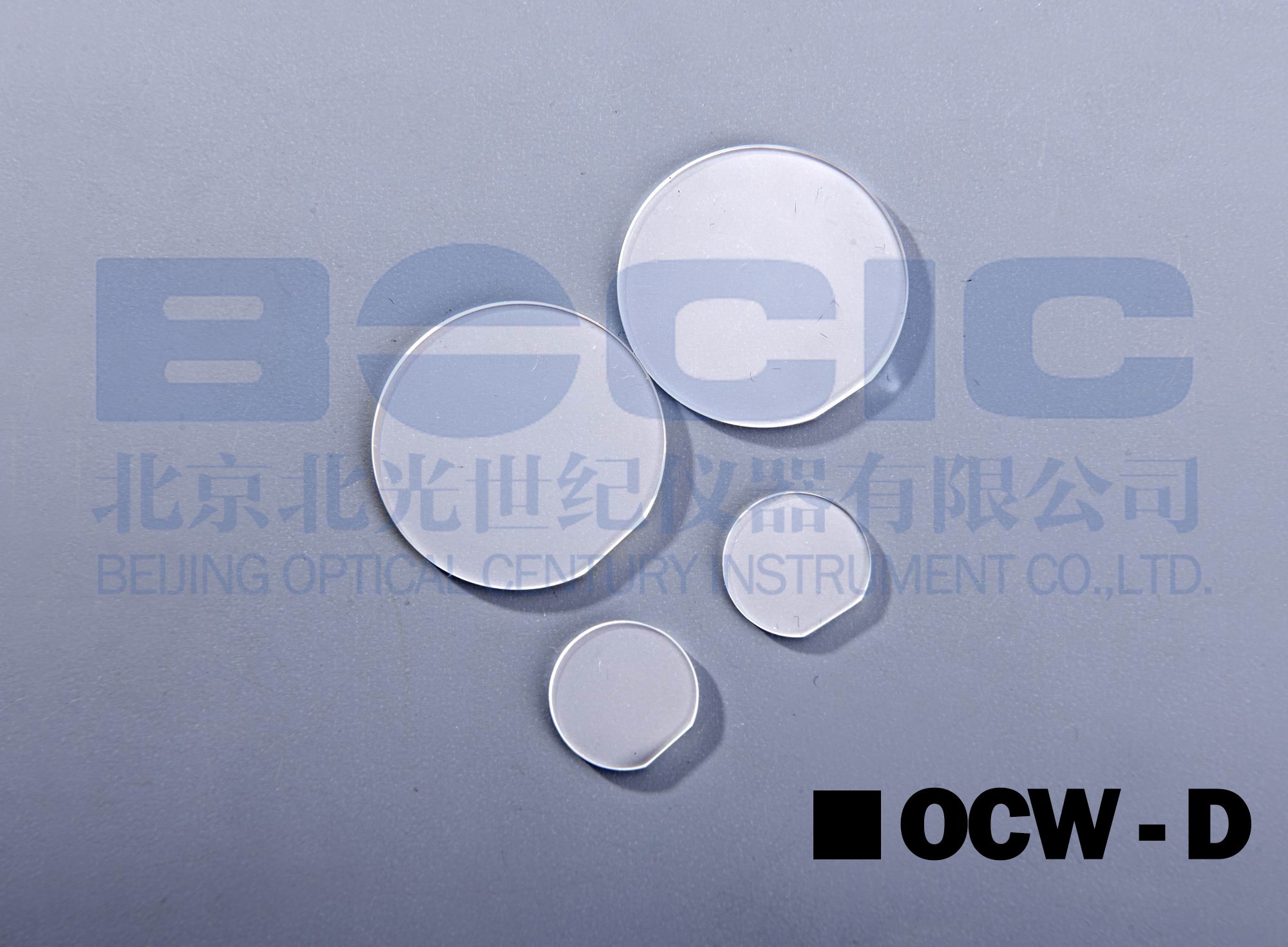

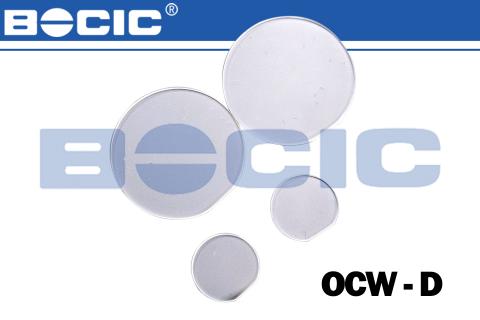

OCW-D多级波片
多级波片产生了多个级次的相位延迟，厚度一般在 0.5mm 左右，波长带宽较窄，只能用于单色性很好的光源 , 温度稳定性不如零级波片。
材料 : 石英晶体
直径误差 ： +0.0/-0.2mm
波前畸变 ：λ/8 @632.8nm
相位延迟精度 ： λ/100
平行度 ： <1秒
表面质量 : 20/10
通光孔径 : >90%
镀膜 : 两面增透，R<0.25%@中心波长
损伤阈值 : >10J/cm2, 20ns, 20Hz @1064nm
- 产品介绍
- 产品参数
|
产品规格 |
|
||||
|
型号 |
相位 |
直径(mm) |
波长(nm) |
支架 (mm) |
通光孔径(mm) |
|
OCW-D-01 |
λ/2 |
10 |
266，355，405，488，532，633，780，800，980，1030，1064，1550
|
|
|
|
OCW-D-01M |
λ/2 |
10 |
φ25.4x6 |
8 |
|
|
OCW-D-02 |
λ/2 |
12.7 |
|
|
|
|
OCW-D-02M |
λ/2 |
12.7 |
φ25.4x6 |
11.5 |
|
|
OCW-D-04 |
λ/2 |
20 |
266，355，405，488，532，633，780，800，980，1030，1064，1550 |
|
|
|
OCW-D-04M |
λ/2 |
20 |
φ25.4x6 |
18 |
|
|
OCW-D-05 |
λ/2 |
25.4 |
|
|
|
|
OCW-D-05M |
λ/2 |
25.4 |
φ30x6 |
23.5 |
|
|
OCW-D-07 |
λ/2 |
38.1 |
266，355，405，488，532，633，780，800，980，1030，1064，1550 |
|
|
|
OCW-D-07M |
λ/2 |
38.1 |
φ50.8x6 |
35 |
|
|
OCW-D-08 |
λ/2 |
50.8 |
|
|
|
|
OCW-D-09 |
λ/4 |
10 |
266，355，405，488，532，633，780，800，980，1030，1064，1550 |
|
|
|
OCW-D-09M |
λ/4 |
10 |
φ25.4x6 |
8 |
|
|
OCW-D-10 |
λ/4 |
12.7 |
|
|
|
|
OCW-D-10M |
λ/4 |
12.7 |
φ25.4x6 |
11.5 |
|
|
OCW-D-12 |
λ/4 |
20 |
266，355，405，488，532，633，780，800，980，1030，1064，1550 |
|
|
|
OCW-D-12M |
λ/4 |
20 |
φ25.4x6 |
18 |
|
|
OCW-D-13 |
λ/4 |
25.4 |
|
|
|
|
OCW-D-13M |
λ/4 |
25.4 |
φ30x6 |
23.5 |
|
|
OCW-D-15 |
λ/4 |
38.1 |
266，355，405，488，532，633，780，800，980，1030，1064，1550 |
|
|
|
OCW-D-15M |
λ/4 |
38.1 |
φ50.8x6 |
35 |
|
|
OCW-D-16 |
λ/4 |
50.8 |
|
|
|
注： OCW-D 序列号，带“M”为有支架。 订货型号需在型号后加波长值，即：型号-波长。
